مشخصات فنی
سرعت برش: 80m / min
پشتیبانی از فرمت گرافیکی: DWG، DXF
کاربرد: برش لیزری
شرایط: جدید
ضخامت برش: 0-25 میلی متر
CNC یا نه: بله
حالت خنک کننده: خنک کننده آب
نرم افزار کنترل: Cypcut
محل منبع: چین آنهویی (سرزمین اصلی)
نام تجاری: ACCURL
صدور گواهینامه: CE، ISO، SGS

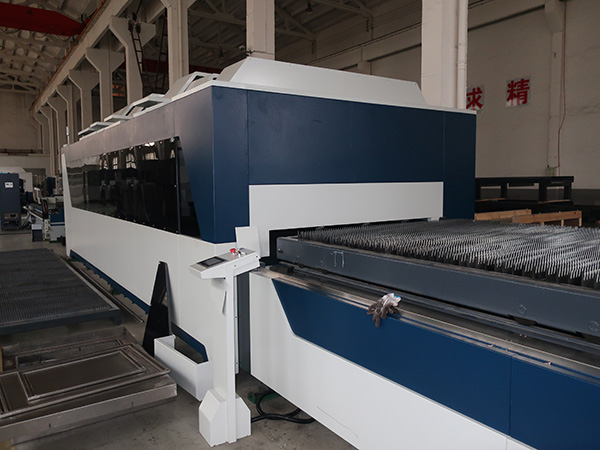

نام محصول: لیزر فیبر لیزری و برش ورق
منبع تغذیه: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
شکل برش: ورق و لوله
منطقه کاری: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
نوع: فیبر لیزر برش
حداکثر سرعت موقعیت: 80m / min
لوله برش قطر: 30mm-220mm
طول لوله لوله: کمتر از 6 متر
X، Y محور موقعیت: 0.05mm
X، Y محدوده دقت تکرارپذیری: 0.025mm
خدمات پس از فروش ارائه شده: مهندسین خدمات فنی در خارج از کشور
مزایای دستگاه برش لیزری فیبر:
1. کیفیت مسیر عالی: نقطه لیزر کوچکتر و بازده کار بالا، با کیفیت بالا.
2. سرعت برش بالا: سرعت برش 2-3 بار از دستگاه برش لیزر CO2 مشابه است.
3. اجرای پایدار: لیزرهای لیپوئر وارداتی جهان را وارد کنید، عملکرد پایدار، قطعات اصلی می تواند به 100،000 ساعت برسد؛
4. راندمان بالا برای تبدیل فوتوالکتریک: در مقایسه با دستگاه برش لیزر CO2، دستگاه برش لیزری فیبر دارای سه بار بهره وری تبدیل فوتوالکتریک است.
5. هزینه پایین: صرفه جویی در انرژی و محافظت از محیط زیست. نرخ تبدیل فوتوالکتریک تا 25-30٪ است. مصرف برق کم، فقط حدود 20 تا 30 درصد از دستگاه برش لیزر سنتی CO2 است.
6. تعمیر و نگهداری کم: انتقال خط فیبر بدون نیاز به بازتاب لنز، صرفه جویی در هزینه تعمیر و نگهداری؛
7 عملیات آسان: انتقال خط فیبر، بدون تنظیم مسیر نوری.
پارامترهای فنی
منطقه کار موثر (میلی متر) | 3000x1500 / 4000x2000 / 6000x2000 | ||
قطر حداکثر لوله | 200 میلی متر (می تواند توسط 600 میلی متر سفارشی شود) | ||
طول لوله | 6 میلیمتر | ||
سکته مغزی Z | 120 میلیمتر | ||
حداکثر سرعت موقعیت | 60 متر در دقیقه | ||
X، Y دقت موقعیت محور | 0.05 میلی متر | ||
X، Y دقت تکرارپذیری | 0.025 میلی متر | ||
منبع لیزر | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
فولاد کربن | ≤10mm | ||
فولاد ضد زنگ | ≤ 4mm | ||
آلومینیوم | ≤ 4mm |
پیکربندی استاندارد
منبع تغذیه فیبر | Raycus / IPG | ||
سر برش فیبر | رایتوول | ||
بدن دستگاه | تیر | ||
پرتو صلیب | تیر | ||
میز کار | تیر | ||
جعبه دنده | Apex | ||
X، Y رک و چرخ دنده | سوئد لیندن | ||
پیچ توپ | تایوان Hiwin | ||
ریل | تایوان Hiwin | ||
سیستم پنوماتیک | SMC ژاپن | ||
سیستم خنک کننده | تیر | ||
اجزای الکتریکی | اشنایدر | ||
سیستم کنترل | CypCut | ||
موتور سروو AC و راننده | یاسکاوا | ||
CAD / CAM نرم افزار | هوشمند Nest حرفه ای |
پارامتر برش(قدرت لیزری 700W در مورد)
قدرت لیزری (W) | ماده | ضخامت (میلی متر) | سرعت (متر / دقیقه) | برش گاز |
700 وات | فولاد ضد زنگ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700 وات | فولاد کربن | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
کل هزینه برق
موارد | قدرت (کیلووات) | قدرت کل (کیلووات ساعت / ساعت) | هزینه کل (usd / h) |
لیزر | 2.9 | ≦ 20.9 | USD2.0 (حساب برای 60٪ کل بار) |
دستگاه | 9.5 | ||
چیلر | 4.5 | ||
کمپرسور هوا | 4 |
هزینه گاز
نوع گاز | قیمت (دلار / سیلندر) | ظرفیت (حداقل / سیلندر) | هزینه (USD / H) | یادداشت |
O2 | 2.5 | 60 | 2.5 | فولاد کربن 1 میلیمتر |
N2 | 4.2 | 15 | 16.5 | فولاد کربن 1 میلیمتر |
مایع N2 | 55 | 120 | 4.5 | 1 میلی متر فولاد ضد زنگ |
هوا | 1.1 (کمپرسور هوا) | با فولاد کربن کمتر از 2 میلی متر، برش با کیفیت |
شرایط نصب
پرسنل فروشنده پس از نظارت نصب می شوند:
1) نصب و مونتاژ
2) موقعیت دستگاه و جدول کار
3) اجرای کابل ها و شیلنگ ها از نقطه ورود خدمات
4) اتصال کابل های الکتریکی و شیلنگ گاز به دستگاه
شرایط آموزش
بعد از راه اندازی، تکنسین فروشنده، آموزش را آغاز خواهد کرد.
مشتری باید مواد کافی و مواد مصرفی را برای اطمینان از رضایت بخش بودن به آموزش فراهم کند.
آموزش شامل موارد زیر خواهد بود:
1) بررسی اجمالی دستگاه
2) ویژگی های کنترل و عملیات
3) نگهداری و تنظیم ماشین
4) نظارت بر اجرای ماشین
آموزش اپراتور دستگاه همزمان با نصب و راه اندازی است، بنابراین پرسنل باید در همه زمان ها در دسترس باشد.
