مشخصات فنی
سرعت برش: 0-30000mm / min
پشتیبانی از فرمت گرافیکی: AI، BMP، DST، DWG، DXF، DXP، LAS، PLT، دیگر
کاربرد: برش لیزری
شرایط: جدید
ضخامت برش: 6 میلی متر
CNC یا نه: بله
حالت خنک کننده: خنک کننده هوا
نرم افزار کنترل: FSCUT2000، نرم افزار برش ویژه Chutian
محل منبع: آنهویی، چین (سرزمین اصلی)
صدور گواهینامه: CCC، ISO
خدمات پس از فروش ارائه شده: مهندسین خدمات فنی در خارج از کشور
زمینه های کاربردی
دستگاه بر اساس پیشرفته ترین لیزر IPG / SPI، ترکیبی از دستگاه CNC Gantry طراحی شده توسط شرکت ما و بدن با مقاومت بالا جوش، پس از درجه حرارت بالا آنیل و ماشینکاری دقیق با دستگاه تراش بزرگ CNC. این دارای سفتی و ثبات خوب با پیچ های دقیق بلبرینگ، هدایت راهنمای خط مستقیم است. این عمدتا برای برش ورق فلز زیر 8mm در سرعت بالا و دقت بالا است. لیزر فیبر دارای تعدادی از مزایای، از قبیل کیفیت بالا پرتو، روشنایی بالا، نرخ تبدیل بالا، تعمیر و نگهداری رایگان، پایدار و قابل اعتماد بهره برداری از هزینه های کم و اندازه کوچک، و غیره برش هوا کمک می کند پیشرفته ترین سطح برش لیزر ، که به ویژه مناسب برای فولاد ضد زنگ، برش دقت فولاد کارتن. به طور گسترده ای در محصولات فلزی، سخت افزار، ماشین آلات دقت، قطعات خودرو، عینک، جواهرات، اسمبلر، الکترونیک، اسباب بازی، تبلیغات و سایر صنایع استفاده می شود.

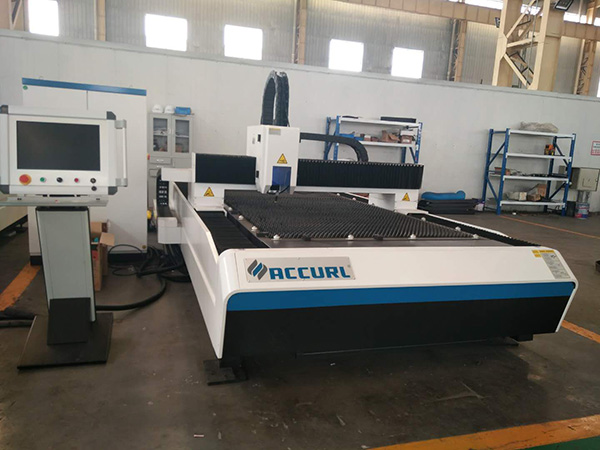

شرح دستگاه:
1. طرح و ترکیب محصول
دستگاه برش لیزری فیبر از لیزر فیبر، سر برش، سیستم کنترل، سیستم خنک کننده، دستگاه واحد، سیستم تخلیه اگزوز و غیره تشکیل شده است.
2. عملکرد محصول
به طور گسترده در برش ورق فلز، مانند فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی و دیگر مواد فلزی استفاده می شود. همچنین می توانیم اشکال و اندازه های مختلف قطعات را پردازش کنیم. برش انواع متن، لوگو و الگو.
محدوده برش: هیئت مدیره 3000mm * 1500mm،
ضخامت برش فولاد کربن 0.2mm-6mm
عرض برش: 0.08-0.15 میلی متر
ماشین X، Y، Z محور سفر 3000mm * 1500mm * 100mm
دقت موقعیت: ± 0.05mm / 1000mm
تکرار دقت موقعیت: ± 0.03mm / 1000mm
سرعت خاموش شدن ماشین استاندارد: 30m / min
حداکثر سرعت بیکاری: 50m / min
نوار ضخامت 1 میلیمتر O2 حداکثر سرعت برش:
(IPG-1000 لیزر) 10m / min
(لیزر SPI-CW-1500) 15m / min
حداکثر عمق برش:
فولاد کربنی (O2) 7 میلیمتر
فولاد ضد زنگ (N2) 3.5 ~ 4 میلی متر
فولاد ضد زنگ (O2) 6 میلیمتر
3. لیست سیستم محصول:
لیزر
لیزر فیبر: 1000 وات (SPI اختیاری)
مسیر نوری خارجی و سر برش
سر برش لیزری سر برش اتوماتیک با دقت بالا
حسگر خازنی BCS100، خودکار دنبال کنید
فوکوس لنز 25.4 F = 100
ماشین میزبان
پلت فرم ماشین و لوازم جانبی 3000mm * 1500mm سر برش
بلبرینگ X محور توپ پیچ 4010 سرعت بالا؛ 35 رینگ خاموش؛ تایوان هویین
محور Y جهت رول 5050 با سرعت بالا؛ 45 رینگ خاموش؛ تایوان هویین
گیرنده سیاره ای VRB140، ژاپن SHIMPO
بلبرینگ ژاپن، NSK
گرد و غبار چینگدائو، HEMA
زنجیره PKK، چین را بکشید
