مشخصات فنی
منطقه برش: 3000 * 1500mm
سرعت برش: 30 متر در دقیقه
پشتیبانی از فرمت گرافیکی: AI، PLT، DXF، BMP، LAS، DXP
کاربرد: برش لیزری
شرایط: جدید
ضخامت برش: 0-30 میلیمتر
CNC یا نه: بله
حالت خنک کننده: خنک کننده آب
نرم افزار کنترل: Cypcut
محل منبع: آنهویی، چین (سرزمین اصلی)
صدور گواهینامه: CE، ISO، SGS، CCC
گارانتی: 1 سال
منبع لیزری: IPG / Raycus / nNIGHT / MAX
سر برش: Precitec / Raytools / OSPRI / WSX
نوع سرو: موتور سروو
سیستم خنک کننده: Chilller آب
قدرت لیزری: 500/750/1000/1500/2000 / 3000w یا به عنوان سفارشی
منطقه کاری: 1500 * 3000 میلیمتر
مواد برش: فولاد کربن / فولاد ضد زنگ / آلومینیوم / مس
مولفه الکتریکی: Schneider فرانسه
سیستم انتقال: YYC
کاربرد محصول

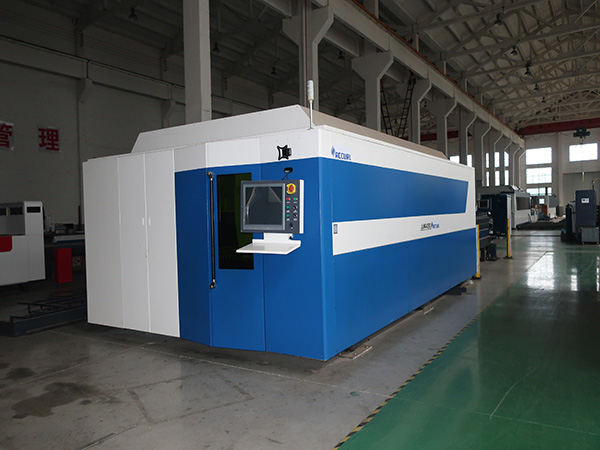

دستگاه برش لیزری فیبر CNC CL-G3015A مجموعه ای کامل از تجهیزات برش لیزر است که با لیزر فیبر، چیلرها، سر بریدن فیبر، ابزار برش، سیستم کنترل، سیستم آب، سیستم استخراج هوا و غیره هماهنگ شده است. کل دستگاه برش قطعه قطعه ثابت و ساختار متحرک زیر بغل. این یک دستگاه برش لیزری CNC کنترل کننده دو محور است. در میان آنها، اتصال محور XY متوجه سطح برش ردیابی شناور برش هواپیما Z محور می شود. چهار شفت CNC از تجهیزات هدایای نورد هدایت میشوند و بخش محور X، Y، Z برش صفحه توسط ردیف چرخ دنده AC هدایت می شود که در آن X، Z محور چرخ دنده AC سروو هدایت می شود. بستر اصلی، یخچال Y، برش ساختار فولاد، عملکرد پویا، از جمله لیزر برش، موتور سروو موتور، جفت پیچ پیچ توپ، جفت راهنمای رول، ردیف، دنده و دنده رک انتخاب همه مارک شناخته شده را انتخاب کنید. سیستم CNC سیستم لیزر عددی لیزر داخلی را با نام تجاری، پیکربندی حرفه ای نرم افزار کنترل برش و نرم افزار برنامه نویسی کمکی را تصویب می کند. ساختار جمع و جور، سختی کافی، قابلیت اطمینان خوب و کارایی برش بالا.
دستگاه برش لیزری CNC مناسب برای برش فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی، فولاد سیلیکون، ورق فولاد گالوانیزه، آلیاژ آلومینیوم، آلیاژ تیتانیوم و دیگر مواد فلزی است.
ویژگی های اصلی
1. حرکت پرتو فرعی، طراحی جدید ساختاری و همچنین فرایند تولید جدید را به دست می دهد که پایداری شتابی را حفظ می کند و آلیاژ آلومینیوم اکستروژن را با طول عرض بزرگ ساخته است. این کاهش در وزن 12٪ و در سختی نسبت به پرتو ریخته گری 20٪ افزایش یافته است.
2. سیستم CNC نوشته شده با اینترفیس تعامل بین کامپیوتر و کامپیوتر که نرم افزار کنترل چینی و انگلیس را بر عهده دارد، عملیات ساده و راحت را انجام داد.
3. منطقه برش با چشم انداز گسترده ای به عنوان سه طرف باز، که آسان تر برای بارگذاری و تخلیه مواد خام وجود دارد. این را می توان در فضای مختلف استفاده کرد.
4. ساختار تقسیم بندی مورد استفاده در کابینت کنترل الکتریکی میتواند از مکان فضایی مختلفی برخوردار باشد.
5. اتاق برش تصویب شبکه متحرک به دقت برداشتن بی پایان برش و صرفه جویی در هر دو مواد و برش زمان.
6. ساخت و ساز حذف گرد و غبار در بخش پایه تبدیل به کارایی بیشتر به عنوان دستگاه متصل ساخته شده بسیار نزدیک به منطقه برش. این امر باعث می شود دستگاه حذف گرد و غبار از لیزر برای اطمینان از عمر طولانی مدت استفاده شود.
7. این برش لیزری ویژه طراحی شده می تواند برش با راندمان بالا به مواد در ضخامت خاص را از طریق تنظیم فاصله کانونی، قطر فوکوس و منطقه برش پرتو-کمر، قدرت قوی، مواد بار و جلو و عقب، همه خوب انجام صرفه جویی در وقت
پارامترهای فنی
محدوده برش (میلی متر) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
سکته مغزی X (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
سکته مغزی Y (میلی متر) | 3050 | 4050 | 6050 | 4050 | 6050 | |
زاویه محور Z (میلی متر) | 300 | 300 | 300 | 300 | 300 | |
دقت موقعیت موقعیت محور XY (میلی متر) | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | ± 0.03 | |
دقت موقعیت (میلیمتر) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | |
قدرت لیزری (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
خدمات ما
سرویس پیش فروش
* پرس و جو و مشاوره پشتیبانی.
* پشتیبانی آزمون نمونه.
* مشاهده کارخانه ما
خدمات پس از فروش
* آموزش نصب و راه اندازی دستگاه، آموزش نحوه استفاده از دستگاه.
* مهندسان موجود برای خدمات ماشین آلات در خارج از کشور.
